Koelmiddel compressor

Koelmiddelcompressoren voor warmtepompen & airconditioners

Productcategorie

Scroll- en roterende zuigercompressoren

Mitsubishi Electric heeft jarenlange ervaring in de productie van hermetische scroll- en roterende compressoren, die bovendien zijn uitgerust met de nieuwste invertertechnologie. Ze worden gebruikt als centrale componenten in onze verwarmings- en airconditioningsystemen. De compressor heeft tot taak de met gas bereide ketelolie te comprimeren en daardoor steriel op te warmen - een beslissende stap in de keteloliecyclus.

Bovendien zijn onze compressoren ook beschikbaar als afzonderlijke componenten voor industriële serieproductie. Wij maken er aanspraak op technologisch marktleider te zijn door nieuwe series te ontwikkelen en bestaande series verder te ontwikkelen en er de nieuwste technologieën op toe te passen. Daarbij komen wij dagelijks tegemoet aan de toenemende eisen van de Europese markt.

Stuur verzoek

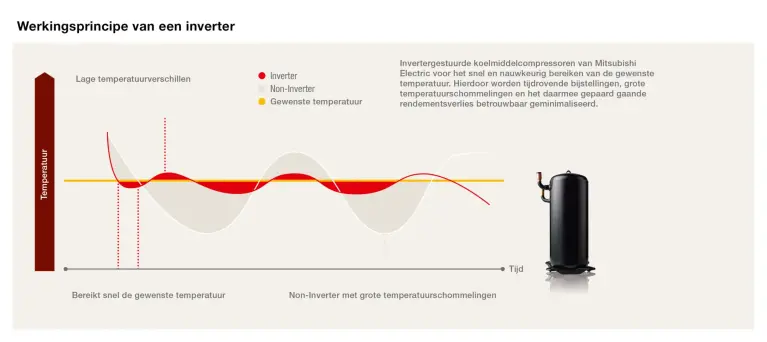

Werkingsprincipe omvormer

Werkingsprincipe van de compressor

Scrollcompressor

Structuur en functie

De scrollcompressor bestaat gewoonlijk uit twee in elkaar grijpende schroeven. Terwijl de ene vaststaat, beweegt de andere excentrisch in cirkels. Hierdoor ontstaan verschillende gasruimten tussen de schroeven, die naar de binnenkant van het onderdeel toe steeds kleiner worden. In bedrijfstoestand het koudemiddel via de lagedrukzijde de compressor binnen. Het gasvormige koelmiddel stroomt naar binnen tussen de schroefwanden, waarbij de steeds kleinere ruimte de druk doet stijgen. Eenmaal in het centrum duwt de scrollcompressor de gassen door een gat in de aangesloten leiding.

Innovatie: Frame Compliance Mechanism (FCM)

Het wereldwijd gepatenteerde Frame Compliance Mechanism (FCM) is genoemd naar het feit dat de Mitsubishi Electric scroll-compressor naast de eerder gebruikte bewegende scroll ook een (verticaal) beweegbaar frame (= compliance frame) heeft. De beweging van het frame wordt automatisch aangepast door de heersende druk in de twee drukkamers. De druk in de eerste kamer beweegt het frame en de rol omhoog, terwijl de druk in de tweede kamer het frame automatisch aanpast aan de optimale contactdruk. Door deze optimale onafhankelijke afstelling kan het FCM-mechanisme lekkage minimaliseren en tegelijkertijd de mechanische wrijvingsverliezen tot een minimum beperken.

Productillustratie Scrollcompressor

Voordelen van het Frame Compliance Mechanisme

Mechanisme voor de naleving van het kader
Hoog rendement

De drukoptimale afstelling van de scroll-schroeven en de daaruit voortvloeiende betere prestaties met betrekking tot het voorkomen van lekkage met gelijktijdige vermindering van mechanische wrijvingsverliezen.

Hoge betrouwbaarheid en duurzaamheid

Resultaten van verminderde mechanische slijtage en automatische smering. De automatische smering stroomt uit de drukafdichting in de compressor tussen de hoge en de lage druk, zodat de olie van de hoge druk naar de lage druk kan stromen zonder het gebruik van extra apparatuur zoals een oliepomp.

Geluids- en trillingsarme werking

Dit is het resultaat van frame compliance technologie, waarbij de druk die in de scrollbladen werkt optimaal wordt ingesteld om het intermitterende contact van de scrollbladen te verminderen. De scrollcompressor kan dus zorgen voor een soepelere werking.

FCM en invertertechnologie

Dankzij de drukondersteunde smering kan de compressor ook soepel werken bij verschillende snelheden. Van zeer lage tot zeer hoge snelheden past de smering zich automatisch aan de heersende drukvereisten aan. Vooral voor snelheidsgeregelde compressoren is dit een perfecte oplossing.

Scrollcompressoren van Mitsubishi Electric

Scrollcompressor
Productillustratie Scrollcompressor van Mitsubishi Electric

Eigenschappen in een oogopslag:

  • Groot capaciteitsbereikCompact
  • ontwerpFrame
  • Compliance Mechanisme (FCM)
  • Hoog rendementLaag
  • geluidsniveauLage
  • trillingenGeoptimaliseerde
  • scrollschroef voor gebruik in warmtepomptoepassingenSpeciale
  • compressoroliën, optimaal afgestemd op de verschillende koudemiddelenModerne
  • BLDC-motortechnologie voor toerentalgeregeld

Rood uiteinde zuigercompressor

Structuur en functie

Een roterende zuigercompressor is een compressor waarbij de zuiger volledig ronddraait. Daarom worden roterende compressoren ook wel roterende compressoren genoemd. Hier wordt het oliemengsel afgesloten in een gesloten cilinder, op de binnenwand waarvan een excentrisch gemonteerde ronde cilinder rolt. De toevoer en de druk worden gescheiden door assen in de cilinder, zodat er geen klemmen nodig zijn. Compressoren van dit ontwerp zijn daarom efficiënter, relatief stijlvol en minder gevoelig voor schade.

Productillustratie Rolzuigercompressor

Roterende zuigercompressoren van Mitsubishi Electric

Rood uiteinde zuigercompressor
Productillustratie Rolzuigercompressor van Mitsubishi Electric

Eigenschappen in een oogopslag:

  • Breed capaciteitsbereikHoog
  • rendementLaag
  • geluidsniveauLage
  • trillingenSpeciale compressoroliën, optimaal afgestemd op de verschillende koudemiddelenCompact
  • ontwerpLaag
  • "dood volume"
  • Niet toerentalgeregelde en toerentalgeregelde compressoren
