AIRCONDITIONING VAN EEN MULTIFUNCTIONELE EVENEMENTENHAL
Referentie voor efficiënte koeling en ventilatie van de Mitsubishi Electric HALLE
DüsseldorfIn Düsseldorf bevindt zich de Mitsubishi Electric HALLE, een veelzijdige evenementenhal met een capaciteit voor zo'n 7.500 bezoekers. Deze hal, met een luchtvolume van ongeveer 46.000 m³, vraagt om constante ventilatie. Vooral tijdens grote evenementen is er behoefte aan extra koelvermogen. Het vroegere koelsysteem was zowel technisch als economisch verouderd en voldeed niet meer aan de hedendaagse normen voor energieverbruik, milieu en klimaat. De nieuwe Chiller van Climaveneta, een merk van Mitsubishi Electric, beantwoordt wel aan de moderne eisen: energie-efficiënt, gebruiksvriendelijk, betrouwbaar en met een hogere duurzaamheid.
- Hoge energie-efficiëntie
- Toekomstbestendig koelmiddel
- Ruime koelcapaciteit
- Eenvoudig te bedienen
- Betrouwbare werking
- Geoptimaliseerd voor comfort
Het gebouw
Het gebouw

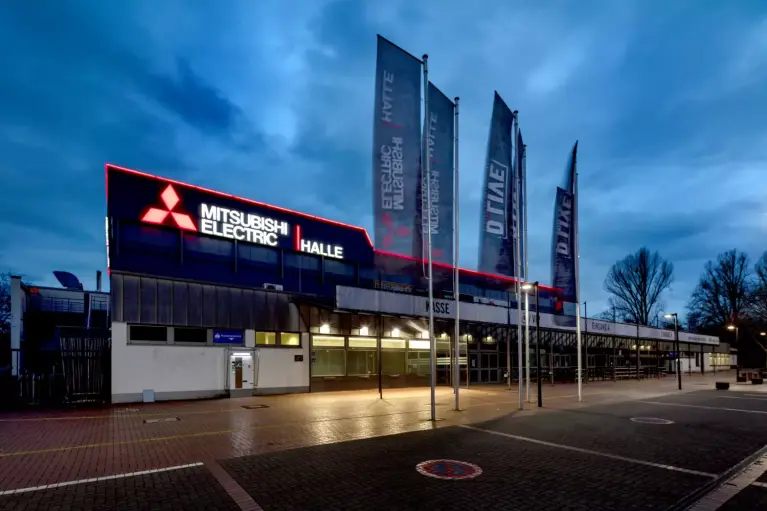

De Mitsubishi Electric HALLE in Düsseldorf staat al sinds 1971 bekend als een veelzijdige evenementenlocatie. Met een variabele capaciteit tot 7.500 bezoekers is de hal, door haar aanpasbare interieur en geavanceerde techniek, ideaal voor een breed scala aan evenementen zoals concerten, sportwedstrijden, bedrijfsevenementen en beurzen. Bovendien is de hal uitstekend uitgerust voor musicals, televisieproducties en ijsshows.
De uitdaging
De uitdaging
Voor een volledig gevulde hal is een constante en betrouwbare airconditioning essentieel voor de toevoer van verse lucht. Het koelsysteem moet krachtig en energiezuinig zijn om de warmte goed af te kunnen voeren en de bezoekers een comfortabele ervaring te geven. Met een ruimte van 9,50 m hoog, 74 m lang en 66 m breed, vereist dit een solide en efficiënt gebouwbeheersysteem. De oude koelinstallatie was verouderd en voldeed niet meer aan de huidige standaarden voor energieverbruik en milieu-eisen. Meer nog, het systeem was storingsgevoelig en niet betrouwbaar genoeg voor een ongestoord verloop van de evenementen. Een nieuwe, energie-efficiënte koelinstallatie was de enige optie.
De oplossing
De oplossingDe beste keuze bleek een nieuwe koelinstallatie voor de airconditioning van de hal, die moest voldoen aan criteria van energiezuinigheid, duurzaamheid, comfort en betrouwbaarheid. Het engineeringbureau zette plannen uiteen om de bestaande koelinstallatie te vervangen door een energiebesparend model. Een uiterst efficiënte, luchtgekoelde chiller van Climaveneta, onderdeel van Mitsubishi Electric, werd geïnstalleerd. Deze nieuwe unit heeft een koelvermogen van 836 kW en gebruikt een milieuvriendelijk koudemiddel. Het is verantwoordelijk voor de klimaatbeheersing van de toevoerlucht voor twee grote ventilatiesystemen. Dat het systeem van hetzelfde merk is als de hal, was een toevallige samenloop van omstandigheden.
Voordelen van de nieuwe warmtepomp voor de evenementenhal
VoordelenEurovent-gecertificeerd, ErP2021-conform en energie-efficiëntieklasse A
Het plaatsen en installeren van het nieuwe systeem was een logistiek huzarenstukje. De units werden met een omvangrijke telescoopkraan op hun plek op het dak gehesen. Na het finetunen, werd het aangesloten op de pas aangelegde leidingen. De luchtgekoelde NX2-G06 serie warmtepomp werkt superefficiënt voor een aangemaam binnenklimaat en heeft acht compressoren verdeeld over verschillende circuits. Belangrijk: alle cruciale hydraulische en mechanische componenten zitten ingebouwd. De hele lijn is Eurovent-gecertificeerd en haalt de ERP2021-norm.
De nieuwste generatie biedt meer koelvermogen en energiezuinigheid, waardoor het seizoensrendement tot wel 12% kan stijgen. Vooral de verbeterde efficiëntie helpt de energiekosten te drukken of stabiel te houden, wat zorgt voor een snellere terugverdientijd vanwege de lagere operationele kosten. Bij comfort-airconditioning is energiezuinigheid cruciaal, net als de betrouwbare levering van gekoeld water. Voor de NX2-serie hebben we daarom een nieuwe generatie scrollcompressoren ontworpen die speciaal met A2L-koelmiddelen werken. Deze zijn volgens de PED-richtlijn energiezuiniger, vooral bij deellast, en ze behalen de beste energie-efficiëntieklasse A.
BESPAREN OP ENERGIE MET MODULERENDE POMPEN EN EC-VENTILATOREN
Niet alleen de nieuwe compressoren dragen bij aan de efficiëntie, maar ook de andere onderdelen. De EC-ventilatoren bijvoorbeeld zorgen voor een precieze regeling van de luchtstroom en kunnen hoge externe statische druk aan. De speciaal ontworpen warmtewisselaar heeft maar één waterweg en is gemakkelijk te inspecteren en schoon te maken, wat de warmteoverdracht en efficiëntie ten goede komt. Ook het energieverbruik is lager dankzij de modulerende pompen die met een externe inverter werken voor een gecontroleerde waterstroom. Slimme besturingslogica past de koelmiddelstroom aan de belasting aan.
TOEKOMSTGERICHT MET MILIEUVRIENDELIJK KOELMIDDEL
Duurzaamheid was een speerpunt, vooral in het kader van de F-gaswetgeving. Daarom koos men voor het koudemiddel R454B met een laag GWP. Dit koelmiddel voldoet ruimschoots aan de huidige eisen en biedt een duurzaam alternatief voor traditionele HFK-koelmiddelen. Het systeem op het dak gebruikt R454B, dat een kleinere vulling nodig heeft en zowel het broeikaseffect als de CO2-voetafdruk verlaagt. Het koudemiddel is efficiënt, niet giftig, moeilijk ontvlambaar (A2L-klasse), en werkt prima met bestaande apparatuur en componenten.
GEBRUIKSVRIENDELIJKE BESTURINGSSOFTWARE
Het beheer van de warmtepomp loopt via het gebouwbeheersysteem van de evenementenhal, beheerd door het technisch team. De specifiek voor dit model ontwikkelde W3000+ software is moeiteloos geïntegreerd met het bestaande systeem. Dit systeem heeft adaptieve temperatuurregeling voor snelle aanpassing aan verschillende belastingen en geavanceerde foutdiagnose met 'black box'-functie. Op de locatie zelf biedt een groot LCD-scherm met een intuïtieve interface en functietoetsen, toegang tot een uitgebreid menu voor directe informatie en instellingen.
De belangrijkste punten
Samenvatting- De Mitsubishi Electric HALLE in Düsseldorf, een evenementenhal tot 7.500 bezoekers, vereist continue ventilatie en voor grote events extra koelcapaciteit.
- De vervanging was nodig omdat de oude koelinstallatie zowel technisch als economisch afgeschreven was en voldeed niet meer aan de huidige normen van energieverbruik en milieueisen.
- Als vervanging is gekozen voor de energiezuinige NX2-G06/K 0898 luchtgekoelde chiller van Climaveneta (Mitsubishi Electric) met scrollcompressoren, bedoeld voor buitenopstelling.
- Deze nieuwe chiller kenmerkt zich door een veel hogere efficiëntie, wat leidt tot lagere of stabiele energiekosten en zo bijdraagt aan een snelle amortisatie.
- De duurzaamheid van het koudemiddel R454B wordt benadrukt door een verminderde vulling, laag Global Warming Potential (GWP) en beperkte CO₂-voetafdruk.
- De integratie met het bestaande gebouwbeheersysteem verliep soepel door de W3000+ besturingssoftware die in de nieuwe unit is ingebouwd.
