Système VRF hybride
Systèmes innovants City Multi Hybrid VRF de Mitsubishi Electric
Articles de blog 21.03.2022Le système City Multi Hybrid VRF offre une solution unique au monde. Il combine les points forts d'un système à détente directe avec ceux d'un système à eau - avec une efficacité énergétique élevée, un confort individuel et une quantité de charge de réfrigérant nettement réduite.
Ce système n'offre pas seulement une solution d'avenir au regard des exigences légales accrues, mais ouvre également de nouvelles possibilités de planification simple et modulaire des systèmes à eau. Ainsi, le système hybride VRF de la série R2 permet par exemple de faire fonctionner toutes les unités intérieures raccordées indépendamment les unes des autres en mode chauffage ou refroidissement.
Choisissez entre deux variantes de VRF hybride
Nos systèmes HVRFVRF hybride en tant que système R2
Refroidissement et chauffage simultanés avec récupération de chaleur
- La série R2 permet de chauffer et de refroidir grâce à un système à deux tubes et au contrôleur BC dit hybride.
- Dans la variante R2, chaque unité intérieure du système VRF hybride peut fonctionner indépendamment en mode chauffage ou refroidissement.
- Dans ce cas, la chaleur des pièces à rafraîchir est utilisée ailleurs pour le chauffage.

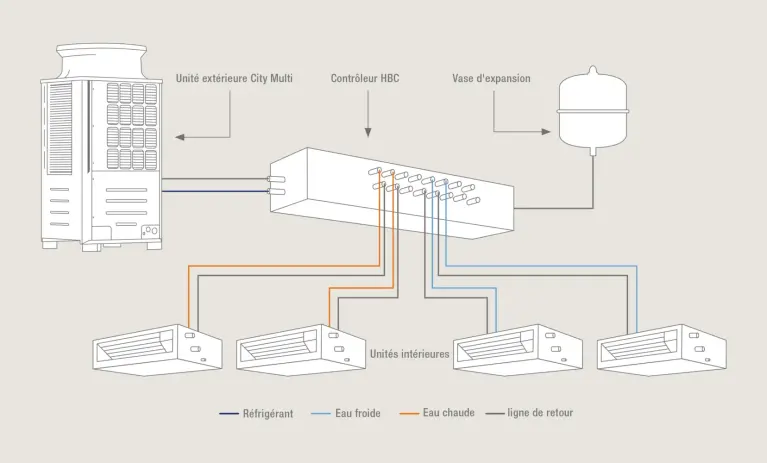

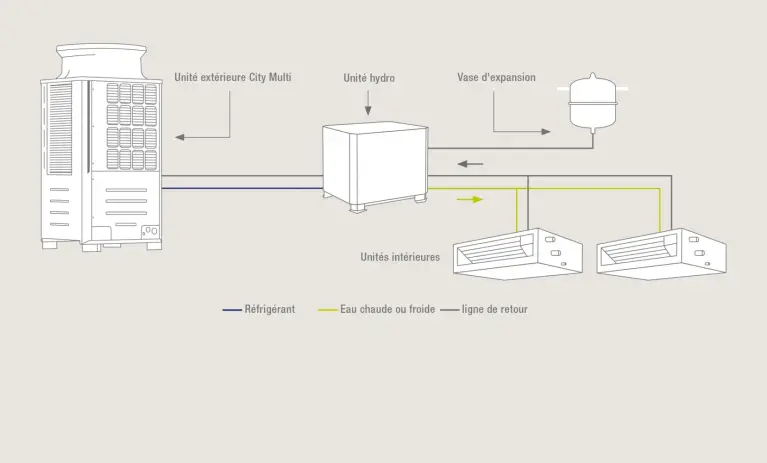

VRF hybride en tant que système Y
Refroidir ou chauffer
- La série hybride VRF Y permet de fonctionner en mode refroidissement ou en mode chauffage sur la base de la fonction de pompe à chaleur intégrée en standard.
- La série Y utilise une unité hydraulique avec échangeur de chaleur à plaques intégré pour échanger l'énergie entre le réfrigérant et l'eau.
- La pompe à régulation inverter veille ensuite à ce que l'eau tempérée soit envoyée aux unités intérieures en fonction des besoins.
Avantage de l'efficacité énergétique et d'un meilleur respect du climat
Respect du climatLes systèmes VRF hybrides se distinguent par leur haute efficacité énergétique et peuvent ainsi contribuer de manière décisive au respect des directives pour une construction moderne et durable. Cela est possible grâce à la dernière génération de technologie de compresseurs Inverter, aux échangeurs de chaleur en aluminium à microcanaux de grande surface et au développement conséquent de tous les composants de l'installation pour une efficacité énergétique saisonnière élevée.
Les compresseurs à régulation inverse des unités extérieures disposent d'une régulation quasiment continue et ne mettent à disposition que la puissance réellement nécessaire dans le bâtiment.

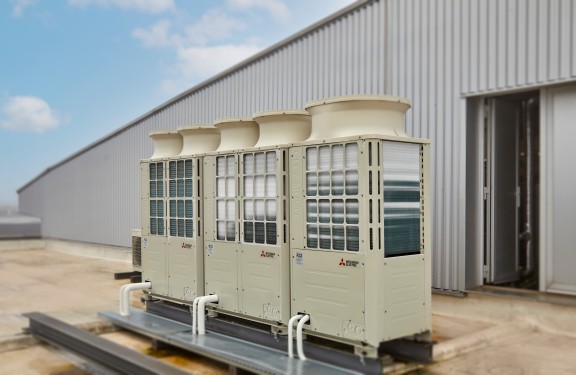

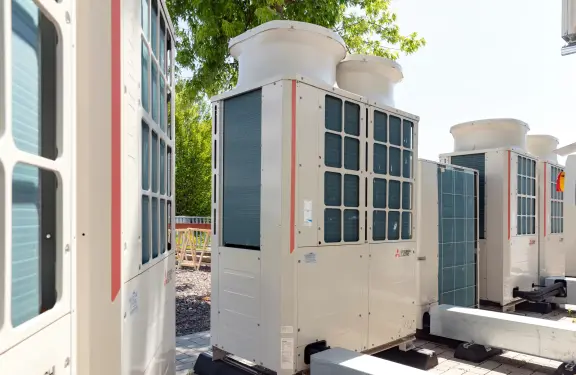

Les systèmes VRF hybrides modernes fonctionnent avec des unités extérieures City Multi VRF du R32 La combinaison d'une charge réduite de réfrigérant et d'une faible valeur GWP réduit l'équivalent CO spécifique à l'installation2 à moins de 21% par rapport aux systèmes VRF traditionnels avec R410A. On est donc déjà en dessous du quota prescrit par le règlement sur les gaz fluorés à partir de 2030.
Ses atouts sont ainsi mis à profit dans les Green Buildings tout comme dans les certifications LEED, BREEAM ou DGNB.
Avantage d'une quantité de remplissage de réfrigérant fortement réduite
Quantité de remplissage de réfrigérantPour l'utilisation du R32 dans les zones de séjour des personnes, il faut respecter des normes de sécurité qui dépendent du rapport entre la taille de la pièce et la quantité de charge de réfrigérant et qui sont définies dans des normes nationales et internationales (par exemple DIN EN 378 et IEC 60335).
La technologie VRF hybride permet de réaliser tous les avantages d'un système VRF en utilisant le fluide frigorigène R32 conformément aux normes. En effet, les composants contenant du fluide frigorigène dans les locaux et, par conséquent, l'étendue des mesures de protection contre l'incendie nécessaires sont réduits à un minimum.
Dans la technologie VRF hybride, le réfrigérant n'est utilisé que de l'unité extérieure jusqu'au distributeur central de réfrigérant. Ensuite, l'énergie du fluide frigorigène est transférée à l'eau via des échangeurs de chaleur à plaques et cette eau est transférée aux pièces à climatiser. De cette manière, il est également possible de réaliser des projets pour lesquels la quantité de réfrigérant doit être réduite au maximum ou pour lesquels il n'est pas souhaitable d'installer des conduites de réfrigérant dans les pièces où se trouvent des personnes.
Avantage: planification, montage et entretien flexibles
Planification, montage et entretienLa technologie VRF hybride a été spécialement développée pour répondre aux exigences de l'architecture moderne des bâtiments et ouvre de nouvelles possibilités pour concevoir des systèmes à eau de manière simple et modulaire.
Grâce à une large gamme d'unités intérieures, le système VRF hybride permet de climatiser tous types de locaux. La technologie VRF hybride offre une flexibilité maximale en termes d'utilisation et de répartition des pièces ainsi que de choix des fonctions pour les utilisateurs. Elle peut être reliée sans problème à la gestion technique du bâtiment.

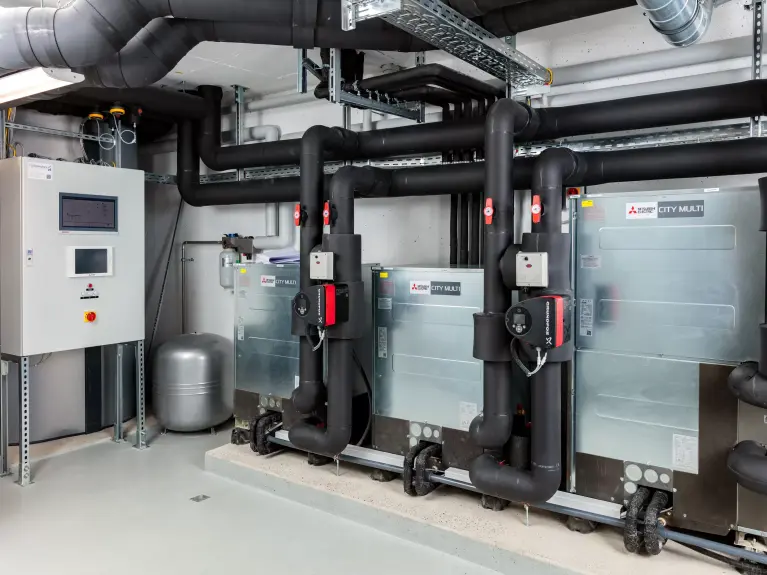

Dans le système VRF hybride, tous les composants hydrauliques importants sont déjà présents. Seul le vase d'expansion doit encore être déterminé. À l'intérieur du bâtiment, des conduites en plastique peuvent être installées à la place des tuyaux en cuivre. Il n'est pas nécessaire de procéder à un contrôle d'étanchéité frigorifique conformément à l'ordonnance sur les gaz F sur les unités intérieures. Cela permet d'économiser beaucoup de temps et d'argent lors de l'entretien des installations.
Ces atouts permettent de réaliser des installations complètes pour le chauffage et le refroidissement à base de sources d'énergie renouvelables dans un seul système, de manière innovante et flexible.
Avantage de la connectivité

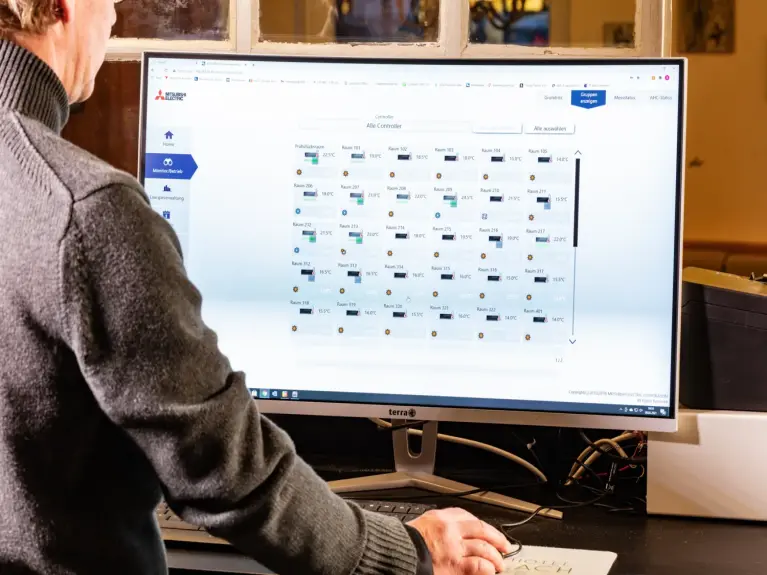

ConnectivitéUne commande intelligente pour une gestion efficace de l'énergie et une transparence maximale des coûts: les systèmes VRF hybrides peuvent être réglés avec toutes les commandes de la vaste gamme de Mitsubishi Electric: Toute la communication se fait via le bus de données M-Net. Il n'est pas nécessaire d'ajouter une technologie de communication supplémentaire. Les données d'exploitation de l'installation peuvent être lues très facilement via un port USB sur la carte électronique.
Pour les utilisateurs, les commandes sont faciles à utiliser - intuitivement par touches, écran tactile ou interface Windows, localement ou sur plusieurs interfaces en tant que commandes de système pour la commande et la surveillance centralisées de bâtiments et de complexes de bâtiments entiers.
Domaines d'application
Cabinet médical- Les systèmes VRF hybrides marquent des points dans les hôtels en permettant de définir individuellement le mode de fonctionnement (refroidissement et chauffage) par chambre. D'autre part, les températures de soufflage douces sont perçues comme très agréables.
- très bien adaptés aux immeubles de bureaux dans lesquels, par exemple, la chaleur excédentaire des locaux à refroidir doit être utilisée pour le chauffage. Cela permet d'économiser des frais d'exploitation.
- Grands magasins bénéficient également des avantages d'un système VRF hybride, notamment lorsqu'il n'est pas souhaitable d'installer des conduites de frigorigène dans les locaux où se trouvent des personnes. La flexibilité de la planification et de la conception du système offre en outre des avantages en cas de réaménagement ultérieur des surfaces.
Climatisation moderne des hôtels
