Die Ökodesign-Richtlinie (ErP-Richtlinie)

Entsprechend der neuen Richtlinie müssen Hersteller von Kaltwassersätzen ab dem 1. Januar 2018 ihre Produkte auf die neuen Ökodesign-Anforderungen ausrichten. Sofern in einer Durchführungsmaßnahme Grenzwerte für Energieeffizienz definiert sind, ist es Herstellern nicht erlaubt, Produkte auf den Markt zu bringen, die diese Grenzwerte nicht einhalten bzw. unterschreiten. Alle Produkte, die die Anforderungen zukünftig nicht erfüllen, werden deshalb von den Herstellern angepasst oder aus dem Portfolio genommen.

Die Ökodesign-Richtlinie (2009/125/EG) ist eine Rahmenrichtlinie, die an sich keine detaillierten Anforderungen an bestimmte Produktgruppen definiert. Unterschiedliche Produkte werden in sogenannte LOTs eingeteilt. Es werden Vorgaben definiert, die in der Produktion berücksichtigt und dokumentiert werden müssen. Die für Kaltwassersätze anzuwendenden Durchführungsmaßnahmen verteilen sich je nach Anwendungsfall und Systemauslegung auf unterschiedliche LOTs. Im Wesentlichen gelten für Kaltwassersätze die Produktgruppen LOT 1 ENER, LOT 21 ENER und LOT 1 ENTR.

Im Gegensatz zu anderen Produktgruppen sind die Anforderungen für Kaltwassersätze mit äußerst knapp bemessenen Umsetzungsfristen verabschiedet worden. So wurde die Verordnung zu LOT 21 VO ([EU] 2016/2281) erst am 30.11.2016 veröffentlicht. Bis zum Inkrafttreten der ersten Stufe (TIER1), ab dem 01.01.2018, waren es nur 13 Monate, in denen die Marktbeteiligten Zeit hatten, Sortiment und Planungsunterlagen auf die neuen Vorschriften umzustellen. Erschwerend kommt hinzu, dass die einzuhaltenden Grenzwerte höher liegen als im Vorfeld erwartet worden war. Die Einführung der zweiten Stufe (TIER2) ist zum 1. Januar 2021 vorgesehen. Darin werden Grenzwerte für die Gesamtenergiebilanz weiter verschärft.

Je nach Auslegungstemperatur und Leistungsgröße kann es sein, dass Kaltwassersätze sowohl in unterschiedliche LOTs fallen als auch höhere oder geringere Energieeffizienzgrenzwerte einhalten müssen. Denn für die Bewertung als Komfort- kühler für die Raumklimatisierung, als Prozesskühler mit hoher Betriebstemperatur oder als Prozesskühler mit mittlerer Betriebstemperatur gelten unterschiedliche Grenzwerte bei der Energieeffizienz. Dabei ist zu beachten: Kaltwassersätze kleiner 400 kW-Leistung, die nur kühlen können, fallen unter LOT 21. Wärme- pumpen, die zum Kühlen und zum Heizen eingesetzt werden und weniger als 400 kW Leistung bereitstellen, fallen unter LOT 1, da sie als Wärmepumpen gelten.
Kaltwassersätze zur Komfortklimatisierung mit mehr als 400 kW und bis 2 MW fallen unter LOT 21. Bei einer Serie von Geräten zum Kühlen und Heizen mit einem Leistungsbereich von z. B. 300 kW bis 900 kW fallen die ersten Geräte unter LOT 1, die anderen unter LOT 21. In LOT 21 werden Kaltwassersätze zur Komfortklimatisierung bis 2 MW je nach System und Leistungsstufe noch mal in ihrer Bewertung unterteilt. Luftgekühlte Komfortkühler werden unterschieden in Leistungsstufen kleiner bzw. größer als 400 kW und haben entsprechend unterschiedliche Anforderungen zu erfüllen.
Bei den wassergekühlten Geräten unterscheidet der Gesetzgeber in Geräte mit weniger als 400 kW Kälteleistung, zwischen 400 kW und 1.500 kW und mehr als 1.500 kW Kälteleistung. Bei der Mindestenergieeffizienz von Prozesskühlern wird nach der Betriebstemperatur unterschieden. Prozesskühler (Kalt- wassersätze) mit hoher Betriebstemperatur (Kaltwasseraustritt von +2 °C bis +12 °C) bis 2 MW fallen unter LOT 21. Prozesskühler mit mittlerer (Mediumsaustrittstemperatur bis 8 °C) und niedriger Betriebstemperatur (Mediumsaustritts temperatur bis -25 °C), sind hingegen durch die Durchführungsbestimmung ENTR LOT 1 (2015/1095) zu bewerten. Erwähnenswert ist außerdem, dass Geräte über 2 MW und Geräte in geteilter Ausführung (Kaltwassersätze + externer Verflüssiger) aktuell nicht unter eine Ökodesign-Richtlinie fallen.

Generell sind Fachplaner und Fachhandwerker in der Pflicht, den von Ihnen zu verantwortenden Teil einer Anlage nach fachlichen und technischen Regeln ihres Gewerkes umzusetzen. Verantwortlich für die Umsetzung und Einhaltung der Ökodesign-Richtlinie ist jedoch der Inverkehrbringer und nicht der Ersteller einer Anlage. Stichtag ist die Auslieferung der Geräte vom Werk innerhalb der EU. Ab dem 1. Januar 2018 dürfen also keine Geräte mehr vom Werk ausgeliefert werden, die nicht den Anforderungen entsprechen – auch, wenn Planung und Konzeption vorher stattgefunden haben.

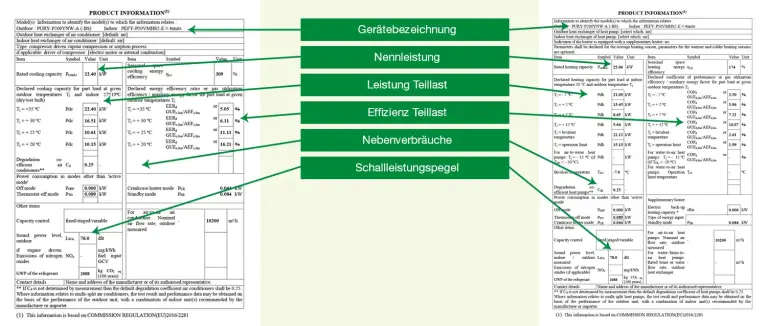

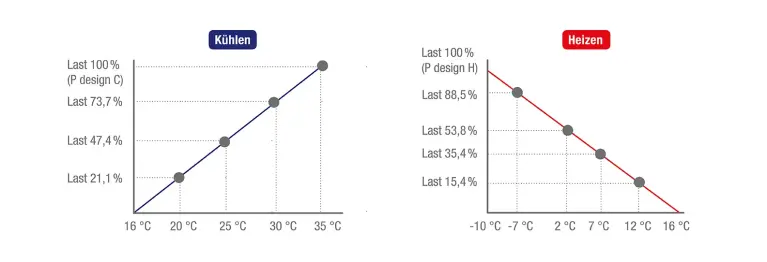

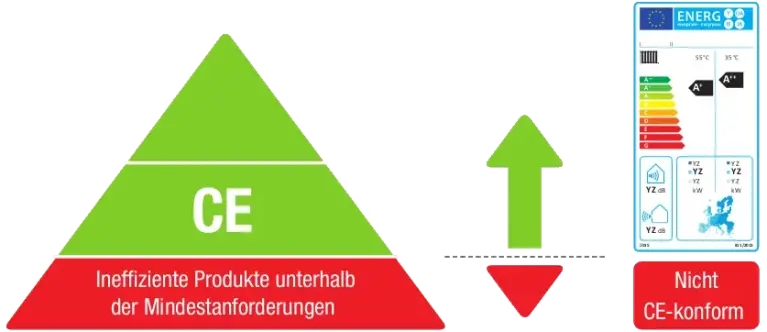

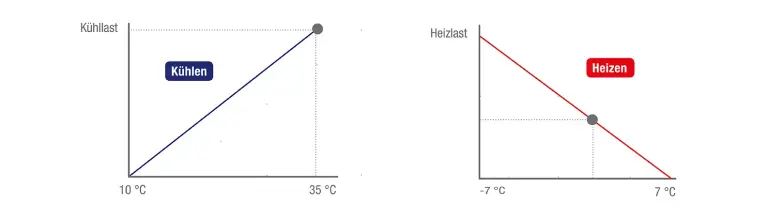

Darüber hinaus müssen Fachplaner und Anlagenbauer sich die ErP-Konformität des Wirkungsgrads ηsc für den Komfortkühler und den SEPR-Wert für Prozesskühler durch den Hersteller bestätigen lassen. Dies erfolgt als Selbstdeklaration durch die Hersteller oder den Importeur durch Anbringung der CE-Kennzeichnung und der Ausstellung einer Konformitätserklärung. Zusätzlich zu der CE-Erklärung muss der Hersteller ein Produktdatenblatt, den sogenannten Product-Fitch, mitliefern. In einer definierten Vorlage müssen die Hersteller neben den SEER- oder SEPR-Werten auch noch weitere technische Parameter angeben. So kann sichergestellt werden, dass die Berechnungen in den entsprechenden Stufen auch erreicht werden und die Produkte bei Auslieferung die ErP-Richtlinie einhalten.
Maßgeblich hierfür ist das Datum der Auslieferung ab Werk, nicht das der Inbetriebnahme. Der Ersteller bzw. der Betreiber der Anlage sollte jedoch darauf ach- ten, dass das Produkt entsprechend der Deklaration eingebaut und verwendet wird. Es kann zwar ein Prozesskühler auch für die Komfortklimatisierung eingesetzt werden, aber ob dieses Gerät dann auch die Anforderungen an den Raumkühlungsjahresnutzungsgrad erfüllt, kann nur durch den Hersteller geprüft und bescheinigt werden.

Um die geforderte Effizienz von Kaltwassersätzen zur Raumklimatisierung oder Prozesskühlung zu erreichen, begegnen die Hersteller der neuen Ökodesign-Richtlinie mit zahlreichen Innovationen. Dazu zählt der Einsatz der Inverter-Technologie bei Scroll-, Schrauben- und magnetgelagerten Turboverdichtern. Durch drehzahlgeregelte Pumpen und EC-Ventilatoren lässt sich die Effizienz deutlich steigern. Optimierte Regelungstechnik mit last- und temperaturabhängiger Sollwertverschiebung leistet ebenfalls einen Beitrag zu einer höheren saisonalen Energieeffizienz. Auch kältemittelüberflutete Verdampfer bieten eine konstruktive und effiziente Lösung.

Der Zeitplan für die möglichen Entwicklungsstufen wird an jeweils einem Beispiel für luft- und wassergekühlte Kaltwassersätze zur Komforklimatisierung in einem übersichtlichen Diagramm dargestellt. Die dort dargestellten Informationen sind eine Möglichkeit, die vorgegebenen Effizienzwerte zu erreichen. Anhand der Kälteleistung und der SEER-Werte können die technischen Neuerungen der einzelnen Geräte nach Stufe 1 (ab 2018) und Stufe 2 (ab 2021) abgelesen werden.

So geht der Trend bei den luftgekühlten Aggregaten (Diagramm 1) unter 30 kW Leistung ab Januar 2018 in die Richtung, dass invertergeregelte Verdichter verbaut werden. Bei Geräten mit einer Leistung von 30 bis 400 kW können nach wie vor ungeregelte Scroll-Verdichter eingesetzt werden. Geräte mit Schrauben-Verdichter n und der Regelung über einen Leistungsschieber mit mehr als 400 kW Kälteleistung können ebenfalls die neuen Anforderungen erfüllen.

In der zweiten Stufe ab 2021 muss die geforderte Ausstattung bei den Leistungsstufen noch einmal steigen, um die erforderliche Mindestenergieeffizienz zu erreichen. Bei Leistungen über 400 kW werden deshalb vermehrt drehzahlgeregelte Schraubenverdichter eingesetzt. Bei wassergekühlten Geräten (Diagramm 2) verläuft der Zeitplan ähnlich.
